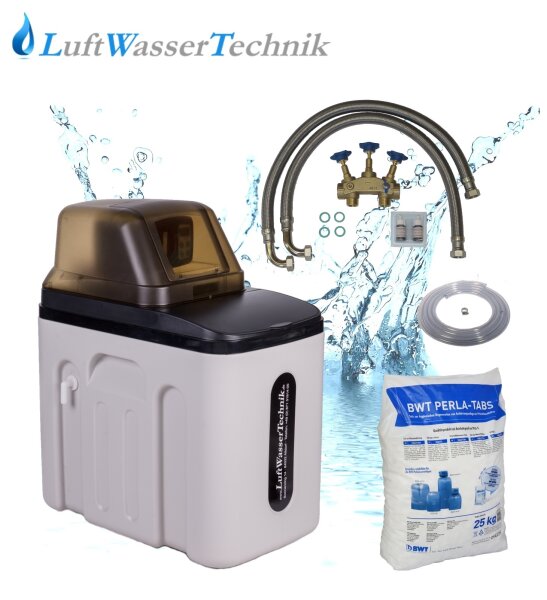

Wasserenthärtungsanlage AB 40 mit Steuerventil BNT 1650(F) (verbrauchsabhängige Regenerationssteuerung über einen integrierten Wasserzähler) und Sicherheitsventil/Überlaufschwimmer mit Schutzrohr. Inkl. Installation im 100km Umkreis von Landshut (bitte vorher Bilder von Hauptwasser Anschluss per E-Mail zusenden).
Abhängig von der Qualität des regional zur Verfügung stehenden Trinkwassers, kann eine Nachbehandlung aus verschiedenen Gründen sinnvoll sein. Die Härte des Wassers steht hierbei besonders im Fokus. Unter Wasserhärte versteht man die Summe aller Erdalkali-Ionen, sogenannte Härtebildner, wobei Calcium das größte Problem darstellt. In Verbindung mit Karbonat, was ebenfalls in nahezu jedem Trinkwasser vorhanden ist, bildet sich Calciumkarbonat, also Kalk, der häufig als weißer Niederschlag auskristallisiert und zu Verkrustungen auf Armaturen, Rohrleitungen und Wärmeübertrageflächen (Heizung, Geschirrspül- und Waschmaschine etc.) und letztendlich zur Beschädigung dieser Haushaltseinrichtungen führen kann. Und schließlich schmecken Kaffee oder Tee wesentlich besser, wenn sie mit kalkarmem Wasser zubereitet werden. Kalkreiches Wasser wird auch als hartes Wasser bezeichnet, kalkarmes Wasser als weiches Wasser. Bei der Vollenthärtung werden die härtebildenden Ionen in der Regel gegen Natrium ausgetauscht. Diese Anlagen können mittels einem dafür geeigneten Spezialsalz regeneriert werden. Durch Verschneidung mit unbehandeltem Trinkwasser kann die gewünschte Wasserhärte eingestellt werden.
Berechnung passenden Anlagenkapazität für Ihren Bedarf:
z. B.: Jahreswasserverbrauch 94m³ bei regionale Wasserhärte von 19°dH und 1 x wöchentliche Regeneration
94m³ : 52 Wochen = 1,808m³ wöchentlicher Wasserverbrauch
2,692m³ + 15% Reservekapazität = 2,078m³ inkl. Reservekapazität
2,078m³ x 19°dH = 39,498m³ Anlagenkapazität wird abgerundet, oder aufgerundet.
In dem Fall wird berechneter Kapazität von 39,498m³ auf 40m³ aufgerundet
Anhang diesen Angaben empfehlen wir das Kapazität 40 zu wählen.
Berechnung tatsächlichen Anlagenkapazität von einer Regeneration bis nächste Regeneration eine Wasserenthärtungsanlage z. B. mit Kapazität 60:
40.000 Liter (40 x 1m³ bei 1°dH) : 20°dH = 2.000 Liter
2.000 Liter - 15% Sicherheitsreserve = 1.700 Liter enthärtetes/weiches Wasser
Bedeutung der Anlagenbezeichnung z. B. AB 40:
A - Kabinett Design/Abmaßen
B - Steuerventil BNT 1650(F) mengengesteuert
40 - max. Anlagenkapazität in m³ bei 1°d
Bedeutung unseren Anlagenbezeichnungen wie B, F, C:
B - Steuerventil BNT 1650(F) mit Kunststoff-Bypass und Kunststoff-Anschlüsse (chinesischer Hersteller Canature)
F - Steuerventil Fleck 5600 SXT ohne Bypass und mit Messing-Anschlüsse (amerikanischer Hersteller PENTAIR)
C - Steuerventil Clack WS 1 CI ohne Bypass und mit Kunststoff-Anschlüsse (amerikanischer Hersteller CLACK CORPORATION)
|
Technische Daten von Wasserenthärtungsanlage AB 40
|
|
Allgemeine Angaben
|
|
Steuerventil
|
BNT 1650(F) mit R1 Kunststoff-Bypass
|
|
Regeneration
|
Verbrauchsabhängige Regeneration
|
|
Regenerationsablauf
|
Vollautomatisch
|
|
Regenerationsmodus
|
Verzögerter Regeneration um 02:00 Uhr (verstellbar)
|
|
Verschneideventil
|
Am Steuerkopf integriert (links, unten)
|
|
Filtermaterial
|
Speziell für den Einsatz im Trinkwasserbereich hergestellter Ionenaustauscher Harz
|
|
Drucktank
|
Beständig bis 10,0 bar Druck und bis 50°C
|
|
Lebensdauer
|
Älteste Anlage die wir überholt haben war 24 Jahre in Betrieb.
|
|
Anlagentyp
|
|
AB 40
|
|
Filterinhalt/Harzinhalt
|
Liter
|
11
|
|
Max. Durchfluss
|
Liter/h
|
2200
|
|
Betriebsdruck
|
mind./max. bar
|
2,2/8
|
|
Betriebstemperatur
|
mind./max. °C
|
5/40
|
|
Umgebungstemperatur
|
mind./max. °C
|
3/45
|
|
Angaben zu Vollbesalzung mit 200g.
|
|
max. Kapazität in °dH
|
m³ bei 1°dH
|
40
|
|
max. Kapazität in mmol
|
1mmol/l
|
7,1
|
|
Salzverbrauch/Regen., ca.
|
kg
|
2,0
|
|
Wasserverbrauch/Regen., ca.
|
Liter
|
80
|
|
Regenerationsdauer, ca.
|
Minuten
|
44
|
|
Wichtiges Hinweis zu Salzverbrauch sowie Wasserverbrauch
|
|
Die Verbrauchswerte sind als Richtwerte angegeben und können durch andere Betriebsbedingungen abweichen.
|
|
Wasseranschlussdaten
|
|
Wasser Anschlüsse
Rohwasser/Weichwasser
|
Zoll
|
1“
|
|
Abwasser Anschluss
|
Zoll
|
½“
|
|
Anschlusshöhe
Rohwasser/Weichwasser
|
mm
|
470
|
|
Abwasser Anschlusshöhe
|
mm
|
500
|
|
Elektrische Anschlussdaten
|
|
Stromanschluss
|
V/Hz
|
230/50
|
|
Stromverbrauch
|
Watt/h
|
3
|
|
Anlagenmaße und Gewicht
|
|
Höhe
|
mm
|
660
|
|
Breite
|
mm
|
334
|
|
Tiefe
|
mm
|
570
|
|
Leergewicht, ca.
|
kg
|
20
|
|
Salzvorratsbehälter, ca.
|
kg
|
50
|
