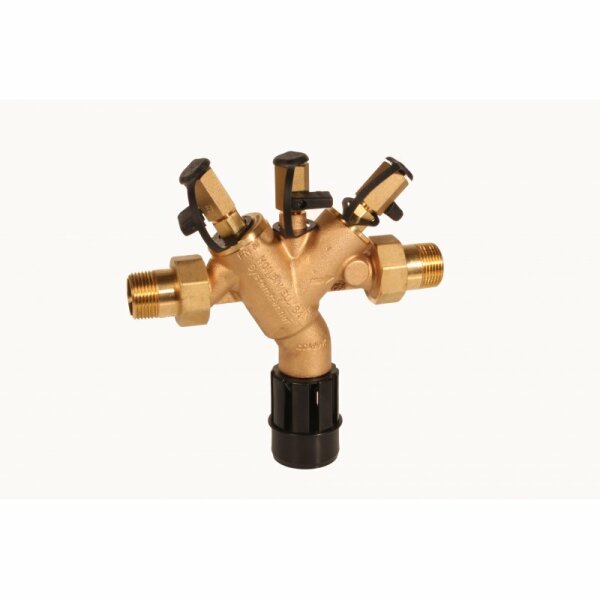

Systemtrenner 1" BA 295 nach DIN DVGW / SVGW DIN EN 1717

Systemtrenner 1" BA 295 nach DIN DVGW / SVGW DIN EN 1717

Artikelnummer: 1000
Kategorie: Anschlusszubehör

449,00 €

inkl. 19% USt. , zzgl.

Lieferzeit: 6 - 7 Werktage (DE - Ausland abweichend)

Beschreibung

1" Systemtrenner nach DIN DVGW / SVGW DIN EN 1717

Beschreibung:

Der Systemtrenner dient dazu, Trinkwasseranlagen gegen ein Rückdrücken, Rückfließen und Rücksaugen zu sichern. Der Systemtrenner kann unter Berücksichtigung der Spezifikationen für Wohnbauten, industrielle und gewerbliche Zwecke verwendet werden. Abgesichert werden Flüssigkeiten bis einschließlich Flüssigkeitskategorie 4 nach DIN DVGW / SVGW EN 1717.

Merkmale:

DIN/DVGW-geprüft
SVGW-geprüft
KIWA-geprüft
Geprüft nach EN12729
Optimaler Schutz für das Trinkwasserversorgungsnetz
Integrierter Schmutzfänger eingangsseitig
Eingangsseitiger Rückflussverhinderer und Ablassventil in einem Kartuscheneinsatz integriert
Geringer Wartungsaufwand, da Ventileinsatz komplett austauschbar
Totraumfrei - kein stagnierendes Wasser
Kompakter Aufbau
Ungehinderter Zugang zu den Innenteilen
Geringer Druckabfall und hohe Durchflussleistung
Dreifache Sicherheit - Zwei Rückflussverhinderer und ein Ablassventil unterteilen den Systemtrenner in drei Kammern
Schallschutzgeprüft in Klasse 2
KTW-Empfehlungen für Trinkwasser werden eingehalten

Der Systemtrenner besteht aus:

Gehäuse
Intergrierter Schmutzfänger, Maschenweite ca. 0,6 mm
Kartuscheneinsatz mit integriertem Rückflussverhinderer und
Ablassventil
Rückflussverhinderer ausgangsseitig
3 Kugelhähne zum Anschluss eines Differenzdruckmanometers
Anschlussverschraubungen
Ablaufanschluss

Werkstoffe:

Gehäuse aus Rotguss
Kartuscheneinsatz aus hochwertigem Kunststoff
Rückflussverhinderer aus hochwertigem Kunststoff bzw. Rotguss
Kugelhähne aus Messing
Dichtelemente aus trinkwassergeeigneten Elastomeren
Ablaufanschluss aus hochwertigem Kunststoff

Funktion:

Der Systemtrenner ist in 3 Druckzonen unterteilt. Der Druck in Zone 1 ist höher als in der Zone 2 und dort wieder höher als in Zone 3.Das Ablassventil ist an Zone 2 angeschlossen, welches spätestens dann öffnet, wenn der Differenzdruck zwischen Zone 1 und 2 auf 0,14 bar abgesunken ist. Das Wasser aus Zone 2 strömt dann in das Feie. Die Gefahr eines Rückdrückens oder Rücksaugens in das Versorgungsnetz ist damit unterbunden.
Die Rohrleitung ist unterbrochen und das Trinkwassernetz gesichert.

Einbauhinweise:

Vor und nach dem Systemtrenner Absperrventile vorsehen
Einbau in waagrechte Rohrleitung mit Ablassventil nach unten
Auf gute Zugänglichkeit achten
Vereinfacht Wartung und Inspektion
Im Systemtrenner ist ein Schmutzfänger integriert, der Ablagerungen aus dem Rohrleitungssystem zurückhält. Bei stark verunreinigtem Wasser sollte ein Feinfilter vorgeschaltet werden, um die einwandfreie Funktion des Gerätes zu gewährleisten.
Der Einbau darf nicht in Räumen erfolgen, die überflutet werden können
Der Einbauort muss frostsicher und gut belüftet sein
Ablaufleitung mit ausreichender Kapazität vorsehen

Anwendungsbeispiele:

Systemtrenner dieses Typs sind vorrangig für industrielle, gewerbliche und häusliche Anwendungen geeignet.
Sie können aber auch für Hausinstallationen unter Berücksichtigung ihrer Spezifikationen verwendet werden.

Nachfolgend einige typische Anwendungen:

Chemikalien-Zumischvorrichtung
Enthärtungs- und Entsäurungsanlagen ohne DVGW-Prüfzeichen
Regeneration mit und ohne Säuren und Laugen
Desinfektion mit Formalin
Filmentwicklungseinrichtungen ohne DVGW-Prüfzeichen
Galvanisches Bad
Kochkessel, Druckgarautomaten
Heizungsfülleinrichtungen, Wasser mit Inhibitoren
Hochdruckreiniger mit Chemikalienzugabe
Labortische
Melkmaschinen
Schwimmbecken

Versandgewicht:	2,00 kg
Artikelgewicht:	1,80 kg
